Komplet 2-DIN Kit med rum – Mercedes C-class/CLK-class med forstærker (D2B)

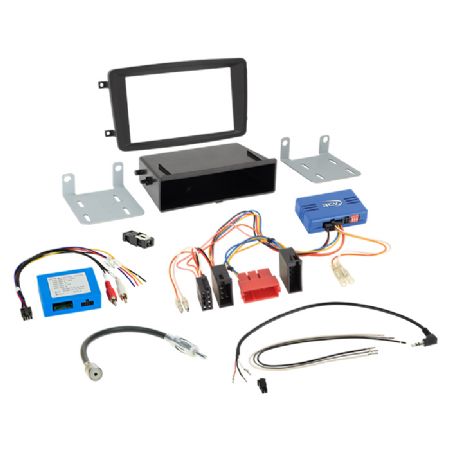

Komplet monterings- og interfacekit til professionel eftermontering af 2-DIN radio i udvalgte Mercedes- og VW-modeller. Sættet er udviklet til køretøjer med 1-DIN OEM-headunit og CAN Bus, hvor der ønskes en sikker integration med bilens installation og korrekt tilpasning af fronten i sort finish.
Anvendelse: Til retrofit af 2-DIN headunit i køretøjer med følgende OEM-enheder: Mercedes Audio 5 / Audio 10 (1-DIN OEM HU) Mercedes Audio 30 APS (1-DIN OEM navigation) Mercedes Comand 2.0 (OEM navigation) VW Crafter med RCD 2001 (1-DIN OEM HU)
Bemærk: CAN Bus-interface anvendes til kommunikation med bilen. Kontrollér DIP-switches før tilslutning af eftermarkedsradio (retrofit HU). Køretøjer med åben instrumentbordsløsning kan kræve kodning til OEM HU. Kontrollér altid kabelføring og pin-tilordning ved måling før installation – forkert tilslutning kan beskadige interfacet.
Tilslutninger: Stiktype: ISO / 10 Pin ISO / Mini ISO (Mercedes)
Monteringsmål (HU-udskæring): 172 mm x 98,5 mm
Farve: Sort
CAN Bus-tilslutning (vejledende punkter): Komfort-CAN (varierende efter interiør): Brun-rød snoet: CAN high Brun snoet: CAN low Mulige placeringer: CAN-distributør under dørtrinsbeklædning, ved klimabetjening (climatronic) Mini ISO-stik: Pin 2 = CAN high / Pin 1 = CAN low 8-pin strømstik: Pin 7 = CAN high / Pin 6 = CAN low Ved Comand 2.0: 18-pin AMP-stik: Pin 9 = CAN high / Pin 8 = CAN low (ikke Robert Bosch CAN)
Kompatibilitet – passer til følgende køretøjer: Mercedes C-class (CL203) 10/2000 – 01/2005 Mercedes C-class (W203) 08/2000 – 02/2004 Mercedes C-class (S203) 01/2001 – 02/2004 Mercedes CLK-class (A209) 03/2003 – 03/2004 Mercedes CLK-class (C209) 03/2002 – 04/2005 Mercedes G-class (W463) 10/2000 – 04/2007 Mercedes Vito/Viano (W639/V639) 10/2003 – 03/2006
Vigtig info om forstærkersystemer: OEM HU med ISO-blokstik kan kræve ISO forlænger til højttalere (10 cm) – varenr.: 1322-02 Køretøjer med 10-pin ISO/ISO højttalerstik og OEM forstærket system uden D2B optisk system kan kræve aktiv systemadapter ISO-til-ISO – varenr.: 13-1190-50
Tilvalg og alternativer: Lomme/rum til 2-DIN frontplader (kort version) – varenr.: 271000-10 Køretøjer 2011–2014 med 2-DIN OEM HU: anvend i stedet varenr.: 381094-27 Køretøjer 2014–2022 med OEM HU: anvend i stedet varenr.: 381094-35-1
Generelle installationsanvisninger (kort): 1) Kontroller alle OEM-funktioner og bilindstillinger i den originale headunit. 2) Afbryd OEM-headunit spændingsfri. 3) Kontroller alle interfaceforbindelser spændingsfrit for korrekthed. 4) Kontroller interfacekonfiguration og HU-kabelkonfiguration før tilslutning. 5) Tilslut eftermarkedsradio iht. dens manual, og tilslut øvrige enheder (ratbetjening/kamera/håndfri/antenne phantom power) iht. anvisninger. 6) Tilslut hovedstikket til bilen som sidste trin, og udfør softwarekonfiguration iht. vejledning. 7) Funktionstest af ratbetjening og køretøj.
Fejlfinding (kort): Ved fejl: genmonter OEM headunit, start systemet, afvent CAN Bus shutdown, kontrollér hardwarekonfiguration og gentag tilslutning iht. korrekt rækkefølge.
Vigtigt: Alternative tilslutninger, løse kabler og ændringer i ledningsnettet er udelukkende vejledende og skal udføres af faguddannet montør. Ændringer i det præmonterede ledningsnet kan påvirke producentgaranti og produktets garanti.

Produktdata
Vejl. pris	4799,00
Mærke	ACV
EAN	4026724346589
Opdateret	21-02-2026 05:52:16
