Komplet 2-DIN Kit Ford Mondeo 06/2003-04/2005 /analog

Komplet 2-DIN Kit Ford Mondeo 06/2003-04/2005 /analog

Komplet 2-DIN Kit Ford Mondeo – 2-DIN radioblende + adaptere til analog installation
Dette komplette 2-DIN monteringskit gør det muligt at udskifte bilens originale Ford OEM-headunit med en eftermonteret 2-DIN radio, samtidig med at nødvendige adaptere til tilslutning og ratbetjening (SWC) medfølger. Kittet er udviklet til Ford Mondeo III med analogt system og matcher instrumentbordets design i antracit.
Anvendelse: Til udskiftning af OEM-radio (OEM HU) med eftermarkeds 2-DIN radio Inkl. tilslutningskabler/interface til ratbetjening (SWC) og antenneadapter
Passer til følgende køretøjer: Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 – 04/2005 Ford Mondeo III (B4Y/B5Y/BWY) 05/2005 – 06/2007
Kompatibilitet (OEM radio): Køretøjer med rektangulær Visteon OEM headunit Køretøjer med Sony OEM headunit: Tilpasningsarbejde i radioslidsen øverst kan være nødvendigt (kræver værkstøjsværktøj)
Tekniske data: System: Analog Farve: Antracit Monteringsudskæring til HU/display: 172 mm x 98 mm
Tilslutninger og adaptere: Hovedstik: 40-pin Quadlock (Ford) Ratbetjening (OEM SWC): til 3,5 mm jack / løs ledning (afhængigt af eftermarkedsradio) Antenneadapter: ISO (hun) > DIN (han)
Signaler/funktioner: Ratbetjening (SWC) understøttes (analog) Bemærk: Importbiler eller biler med anden software kan have begrænset funktionskompatibilitet
Vigtige installationsbemærkninger: Sammenlign altid de viste/angivne stik med bilens stik, og kontroller at de passer både optisk og teknisk, før montering Kontrollér OEM-radioens indstillinger og bilens funktioner før afmontering, og funktionstest før endelig samling Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte funktioner mangle eller blive erstattet af andre funktioner I nogle tilfælde understøttes ikke alle bilfunktioner (fx Trailer Assist, E-Call eller andre førerassistentsystemer)
Pin-information (udvalgt, analog): Strømstik A: Pin 16 = +12 V tænding (klemme 15), Pin 14 = belysning (klemme 58) MQS-stik B: Pin 6 = SWC analog, Pin 8 = GND (SWC analog) Pin 11 = +12 V bak-signal (hvis tildelt), Pin 12 = hastighedspuls (hvis tildelt) DIP-switch-indstillinger afhænger af eftermarkedsradioens producent (se manual)

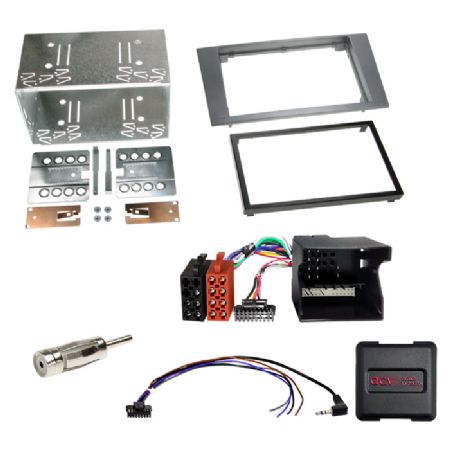

Indhold (leveringsomfang): 2-DIN radioblende til Ford Mondeo 2003–2007 (antracit) SWC adapter/interface til Ford 40-pin Quadlock (analog) Antenneadapter ISO (hun) > DIN (han) Generelle installationsanvisninger
Bemærk: Tilslutning, omkonfigurering og evt. ændringer i kabelføring bør udføres af faguddannet montør. Ændringer på det forsamlede ledningsnet kan påvirke produktets garanti.

Produktdata
Vejl. pris	979,00
Mærke	ACV
EAN	4026724345889
Opdateret	21-02-2026 05:51:56
produktemballage
Vægt	488 g
Bredde	270 mm
Længde	290 mm
Højde	110 mm
