Komplet 2-DIN Kit Ford forsk. sølv /CAN Bus – radioramme, CAN-interface og SWC-adapter
Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte Ford originalradioen (OEM HU) med en eftermarkeds 2-DIN hovedenhed, samtidig med at nødvendige signaler og funktioner gendannes via CAN Bus. Kittet er udviklet til Ford-modeller med 40-pin Quadlock og understøtter analog ratfjernbetjening (SWC) via 3,5 mm jack eller løse ledninger (afhængigt af radioens krav).
Funktion og anvendelse Mange Ford-modeller er leveret med bilspecifikke OEM-radioer, der passer til instrumentbordets design. Dette installationskit indeholder de komponenter, der typisk kræves for at montere en 2-DIN radio korrekt og integrere strøm/signal via CAN Bus, så retrofit-radioen kan fungere stabilt med bilens systemer. Bemærk, at enkelte bilfunktioner i nogle tilfælde ikke understøttes fuldt ud efter ombygning (afhænger af bilens udstyr og den valgte hovedenhed).
Vigtige bemærkninger før montering Sammenlign de viste/angivne stik med stikkene i bilen, og kontrollér at de passer både optisk og teknisk. Kontrollér at en af de kompatible OEM-radioer har været monteret fra fabrikken. Tjek bilens indstillinger og OEM-radioens funktioner før demontering, og udfør funktionstest af bilfunktioner samt ratbetjening (SWC) før endelig samling. På visse Ford-køretøjer kan der være behov for tilpasning af radiorammen med værkstedsværktøj. OEM HU-design kan ændre sig i en modelserie (rektangulært til ovalt), hvilket kan påvirke pasform.
Tekniske specifikationer CAN Bus: Ja SWC: Analog (ratfjernbetjening) Hovedstik (bilside): 40-pin Quadlock Ford SWC-tilslutning: OEM SWC > 3,5 mm jack / løse ledninger (afhængigt af radio/interface) Antenneadaptere: ISO(m) > DIN(m) og Fakra(m) > DIN(m) (passiv) Farve på radioramme: Sort (kittet leveres med Ford 2-DIN facia plate “silver”-variant jf. varenummer i indhold) Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Tilgængelige udgangssignaler (via interface) Rød: +12V tænding (klemme 15) Orange: +12V illumination/lys (klemme 58) Lilla/hvid: +12V bakgearssignal Pink: hastighedspuls (speed pulse) Grøn: GND parkeringsbremsesignal Maks. belastning pr. udgang: 250 mA Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Kompatible OEM-radioer og udstyr Køretøjer med 5000C / 6000CD / 6006CD / Sony OEM HU Køretøjer med OEM audio-systemer og OEM Sat Nav (kortslot i front) Køretøjer med CAN Bus Ikke til: køretøjer med 7" OEM farvedisplay Sat Nav med integreret Climatronic PDC (parkeringssensor): funktion kan være afhængig af bilens udstyr – tjek funktion uden OEM HU før endelig montering
Passer til følgende køretøjer Ford Focus CC (DB3) 03/2008 – 08/2010 Ford Focus (DA3 Facelift) 02/2008 – 03/2011 Ford Galaxy (WA6) 07/2006 – 04/2010* Ford Galaxy (WA6) 05/2010 – 05/2015* Ford Mondeo IV (BA7) 06/2007 – 10/2010* Ford Mondeo IV (BA7) 11/2010 – 08/2014* Ford S-Max (WA6) 06/2006 – 04/2010* Ford S-Max (WA6) 05/2010 – 05/2015* Ford Tourneo Connect (P2) 10/2006 – 08/2011 *Ved køretøjer med PDC anbefales kontrol af funktion ved udskiftning af OEM HU.
Stik- og installationsnoter (uddrag) Tænding (klemme 15) via CAN: på strømstik A kan Pin 16 (+12V ignition) være ikke tildelt afhængigt af bil. CAN High/Low kan forekomme med farvevariationer (typisk blå/hvid for CAN-High og lilla for CAN-Low). Dip-switch indstillinger kan være nødvendige afhængigt af retrofit-radioens producent – følg manualen til både interface og hovedenhed.

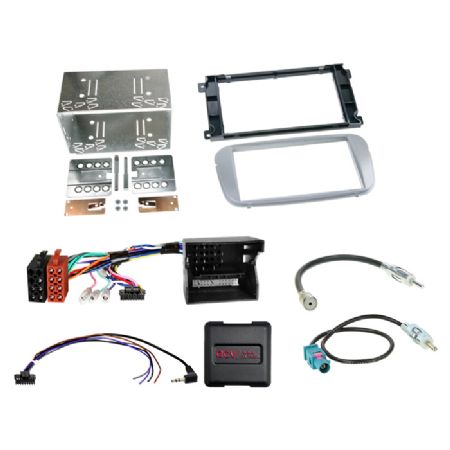

Indhold i pakken 2-DIN facia plate til Ford (silver-variant) (item: 381114-19-2) SWC/CAN Bus multilead kabelsæt til Ford 40-pin Quadlock (item: 42xfo003-0) Antenneadapter ISO(f) > DIN(m) (item: 1500-00-0) Antenneadapter Fakra(m) > DIN(m) passiv (item: 1524-01-0) Generelle monteringsanvisninger
Bemærk om kompatibilitet Reimporterede køretøjer eller biler med anden softwarekonfiguration kan have begrænset kompatibilitet. Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af alternative funktioner.

Produktdata
Vejl. pris	1329,00
Mærke	ACV
EAN	4026724674224
Opdateret	12-05-2026 05:49:29
produktemballage
Vægt	656 g
Bredde	270 mm
Længde	290 mm
Højde	110 mm
