Komplet 2-DIN Kit C-class/CLK-class /Amp D2B – radioramme og tilslutningskit med CAN-bus og ratbetjening
Dette komplette 2-DIN monteringssæt gør det muligt at eftermontere en 2-DIN autoradio/navigation i udvalgte Mercedes-modeller (samt VW Crafter) med OEM 1-DIN radio. Kittet indeholder 2-DIN facia/radioramme samt HU-tilslutningskabel og interface til CAN-bus/ratbetjening (SWC), så installationen bliver korrekt og integreret med bilens elektronik.
Vigtige bemærkninger: CAN-bus interface (kræver korrekt tilslutning og konfiguration) Kontrollér DIP-switches til den eftermonterede HU (retrofit radio) før tilslutning Biler med “open dash” kan kræve kodning til OEM HU (hvis nødvendigt) Forkert tilslutning kan beskadige interface – mål og verificér altid før endelig tilslutning
Kompatibilitet (køretøjer): Mercedes C-klasse (CL203) 10/2000 – 01/2005 Mercedes C-klasse (W203) 08/2000 – 02/2004 Mercedes C-klasse (S203) 01/2001 – 02/2004 Mercedes CLK-klasse (A209) 03/2003 – 03/2004 Mercedes CLK-klasse (C209) 03/2002 – 04/2005 Mercedes G-klasse (W463) 10/2000 – 04/2007 Mercedes Vito/Viano (W639/V639) 10/2003 – 03/2006 VW Crafter med RCD 2001 1-DIN OEM HU
Understøttede OEM-enheder (eksempler): Mercedes Audio 5 / Audio 10 (1-DIN OEM HU) Mercedes Audio 30 APS (1-DIN OEM navigation) Mercedes Comand 2.0 (OEM navigation)
Tekniske data: Farve: Sort Monteringsudskæring (HU-display): 172 mm x 98,5 mm Tilslutning/stik: ISO / 10 Pin ISO / Mini ISO Mercedes Signal/kommunikation: CAN-bus Anvendelse: 2-DIN facia plate + HU connector kit med SWC (ratbetjening)
CAN-bus tilslutningsinformation (vejledende for fagmontør): Komfort-interiør CAN (twistet): brun-rød = CAN high, brun = CAN low CAN-bus kan findes i CAN-bus fordeler under dæklisten (sill cover) eller ved climatronic Mini ISO: Pin 2 = CAN high, Pin 1 = CAN low 8-pin power: Pin 7 = CAN high, Pin 6 = CAN low Comand 2.0 (18-pin AMP): Pin 9 = CAN high, Pin 8 = CAN low (ikke Robert Bosch CAN)
Forstærkersystem / Amp D2B: Dette kit er beregnet til køretøjer med OEM-forstærket system. Kontrollér om bilen har optisk system, og verificér stiktype/benforbindelser før installation. OEM HU med ISO blokstik kan kræve højttaler-ISO forlængerkabel (10 cm) – varenr.: 1322-02 OEM forstærket system uden B2B optisk system kan kræve aktiv systemadapter ISO til ISO – varenr.: 13-1190-50
Installation (generel rækkefølge): 1) Kontrollér alle funktioner i OEM HU og bilens indstillinger 2) Afbryd OEM HU helt spændingsfrit 3) Kontrollér alle interface- og kabeltilslutninger spændingsfrit 4) Kontrollér interface-konfiguration og HU-kabelkonfiguration (spændingsfrit) 5) Tilslut retrofit HU i henhold til radioens manual, tilslut derefter øvrige forbindelser 6) Tilslut bilen som sidste trin (hovedforbindelsen til sidst) 7) Udfør software/opsætning af interface samt indstilling af ratbetjening, evt. kamera, handsfree og antenne phantom power 8) Funktionstest af ratbetjening og bil
Fejlfinding (kort): Ved fejl: monter OEM HU igen, etabler CAN-bus “shut down”, kontrollér interface-konfiguration og tilslut igen efter korrekt nedlukning

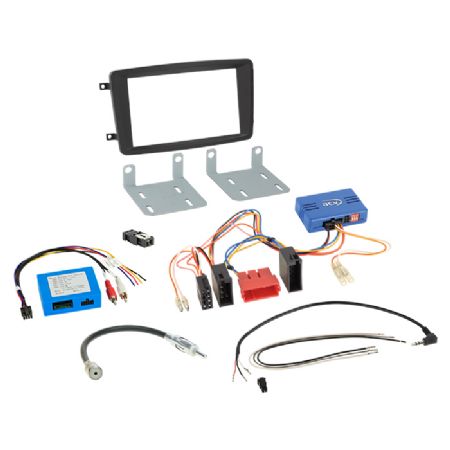

Indhold: 2-DIN facia plate (radioramme) HU connector kit (kabler/stik til Mercedes ISO/10-pin/Mini ISO) med CAN-bus/SWC interface Monterings-/tilslutningsinformation (afhængigt af leverance)
Valgfrit tilbehør: Lomme til 2-DIN facia plates (kort version) – varenr.: 271000-10 Til køretøjer 2011–2014 med 2-DIN OEM HU: brug i stedet varenr.: 381094-27 Til køretøjer 2014–2022 med OEM HU: brug i stedet varenr.: 381094-35-1
Professionel anbefaling: Ekstra tilslutninger, ændringer og måling/validering af kabelføring bør udføres af uddannet montør. Ændringer på det forsamlede ledningsnet kan påvirke produktgaranti og bilens fabriksgodkendelser.

Produktdata
Vejl. pris	4799,00
Mærke	ACV
EAN	4026724346596
Opdateret	12-05-2026 05:49:28
